一、産品概述

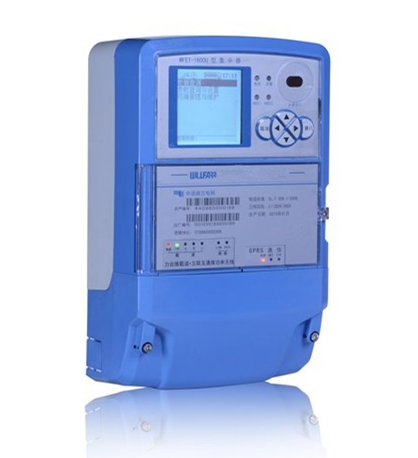

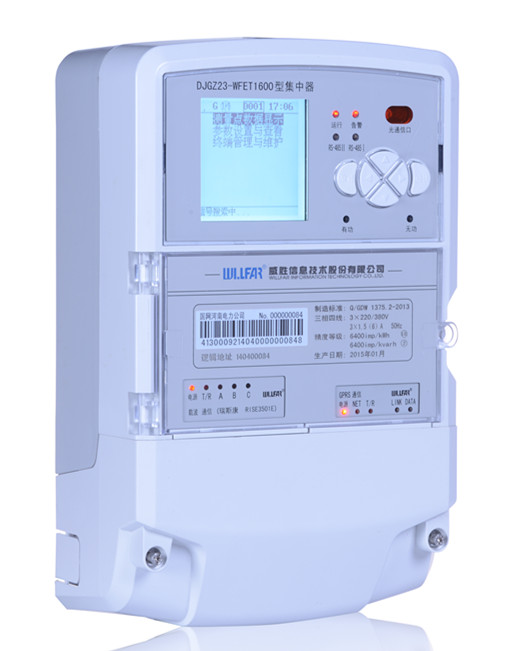

WFET-1600U集中器是一款具備集抄、統計、遙信、無線通訊等功能的智能采集終端，能實現低壓側用戶電能表自動采集、台區用電異常監測、交采計量功能，通過線損計算有效監測台區線路損耗。
二、功能特點
● 工作電源寬範圍設計，可達額定電壓的±30%，并具備高過壓、防雷等可靠性。
● 本地通信方式選擇多元化，支持RS-485、窄帶電力線、寬帶電力線及微功率無線通信方式，本地接入電表數量衆多，最多同時接入2040塊電表。
● 遠程通信方式選擇多元化，支持以太網、GPRS、CDMA、3G、4G通信方式。
● 采用大容量非易失性、高可靠存儲器和數據糾錯技術，數據存儲安全可靠。
● 遠程、本地通信單元模塊化設計，方便現場進行模塊更換。
● 具備優良的耐腐蝕、抗老化性能，确保戶外長時間可靠運行。
● 具備故障自診斷、防過壓損壞功能。
三、技術參數
項目 | 技術指标 |
标準 | Q/GDW 1374.2-2013、Q/GDW 1375.2-2013、Q/GDW 374.2-2009、Q/GDW 375.2-2009、Q/CSG 11109003-2013、Q/CSG 11109006-2013 |
通信規約 | 上行：QGDW 1376.1-2013、QGDW 376.1-2009 、Q/CSG 11109003-2013 |
下行：DL/T645-1997、DL/T645-2007、中國南方電網有限公司多功能電能表通信協議 |
通信方式 | 遠程:标配以太網口，支持2G/3G/4G/PSTN/EPON/光纖，可根據需要選取其中一種 |
本地：支持窄帶電力載波、寬帶電力載波、微功率無線，可根據需要選取其中一種2/3路RS-485、1路調制紅外接口、1路維護RS-232接口、1路USB接口； |
本地通信性能 | 一次性抄表成功率大于98%、遠程通斷電功能成功率100%、24小時抄讀成功率100% |
工作電源 | 三相四線制，3×220V±30%；集中器具備過壓、防雷等保護功能 |
工作環境 | 工作溫度：-45℃～+75℃；相對濕度：10%～100%；大氣壓力：63～108kPa |
整機功耗 | 非通信狀态，整機視在功率≤14VA，有功功率≤8W |
輸入接口 | 5路/2路遙信（國網13規範/09規範） |
存儲容量 | 128MB FLASH |
計量準确度 | 有功：0.5S級，無功：2級 |
時鍾 | 高精度時鍾芯片，時鍾誤差≤0.5s/d，斷電連續運行6年 |
可靠性 | MTBF≥7.6×104h |
結構 | 壁挂式結構，尺寸：290mm×180mm×95mm（長×寬×高）
密封式設計，防水防紫外線阻燃材料，達到IP51防護标準 |
